Cara milih sing paling apikTEC? Ayo luwih dhisik goleki model lan wangun pitungan tec kanthi X meriti.

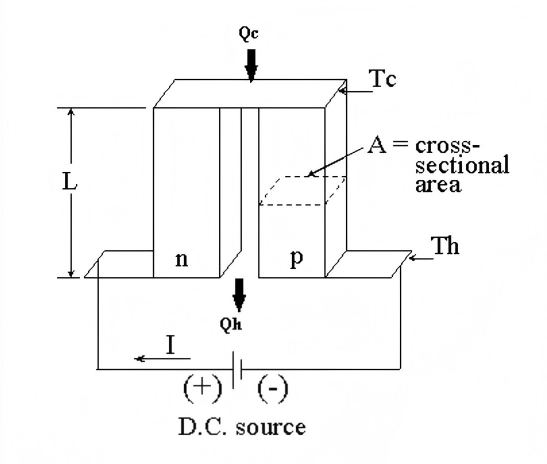

Gambar ing ndhuwur nuduhake pasangan termocouple. Pisanan, ayo ngenalake konsep saben parameter ing gambar ing ngisor iki, sing bakal digunakake ing rumus matématika mengko.
Ing ngisor iki minangka rong persamaan dhasar: mbukak qc lan pitungan voltase
1, qc = 2 * * n * [s * i * * * * 1/2 I ^ 2 * r * a / l l / a - K * * (th - TC)]]
2 .. v = 2 * n * [s * (th -tc) + i * r * l / a]
Ing formula kalkulasi QC pisanan, istilah pisanan: S * i * TC nggambarake efek penyejukan pelsier, lan istilah kapindho, 1/3 * i ^ 2 * R * l / A, nuduhake efek panas Joule sing digawe nalika resistor. Panas Joule disebar ing saindhenging komponen, dadi setengah panas mili menyang sisih adhem lan setengah liyane menyang sisih panas. Tembung pungkasan, K * A / L * (Th-TC), nuduhake efek fourier, yaiku panas ditindakake kanthi suhu sing kurang nganti suhu sithik. Mula, efek pendinginan saka Peltier bakal saya ringkih amarga kerugian sing disebabake resistensi lan konduktivitas termal.
Kanggo voltase, istilah pertama S * (Th-TC) nggambarake voltase seebeck. Tembung kaping pindho, aku * l / A, nggambarake voltase sing ana gandhengane karo ukum OHM.
Sawise turune kompleks, matémet Lanjut wis meh dilalekake, mula proses turunan ora diilangi ing kene. Asile paling penting. Banjur, rong formula sing penting banget ing pilihan tec dipikolehi:
3 .. qmax = qc / (1-dt / dtmax
4. Cop (koefisien kinerja) = QC / QTEC

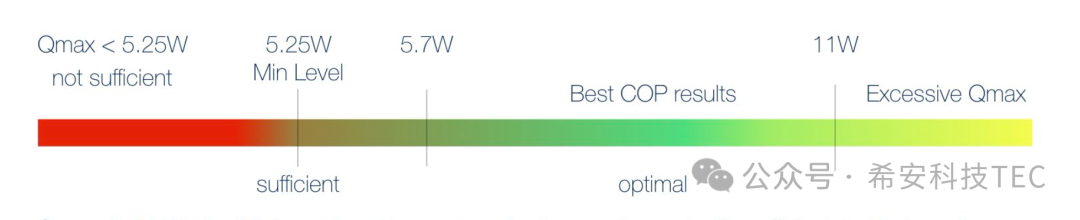

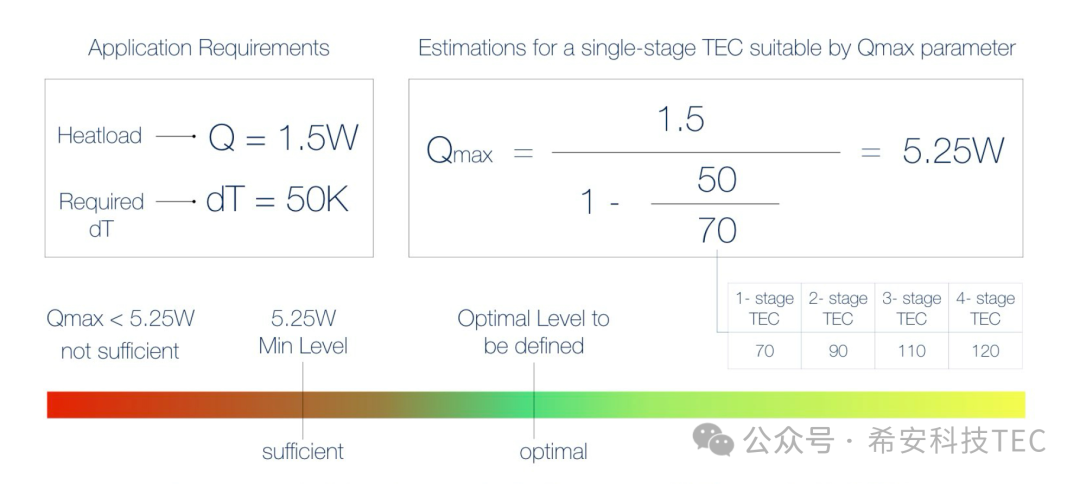

Keperluan inti kanggo pilihan tec: mbukak QC, suhu suhu operasi, suhu akhir panas, DT = Th-TC. Kayata: QC = 1.5w, DT = 50K, qmax = 1,5 (1-50 / 70) = 5.25w. Apa Qmax iki 5.25w Solusi optimal? Ora, 5.25 minangka qmax sing paling cilik ing aplikasi iki. Qmax ora kudu luwih gedhe. Yen luwih gedhe, jumlah pasangan pn bakal luwih gedhe, lan energi dikonsumsi dhewe bakal luwih. Cara ngetung qmax sing paling optimal iki luwih rumit lan mbutuhake insinyur desain termal profesional.

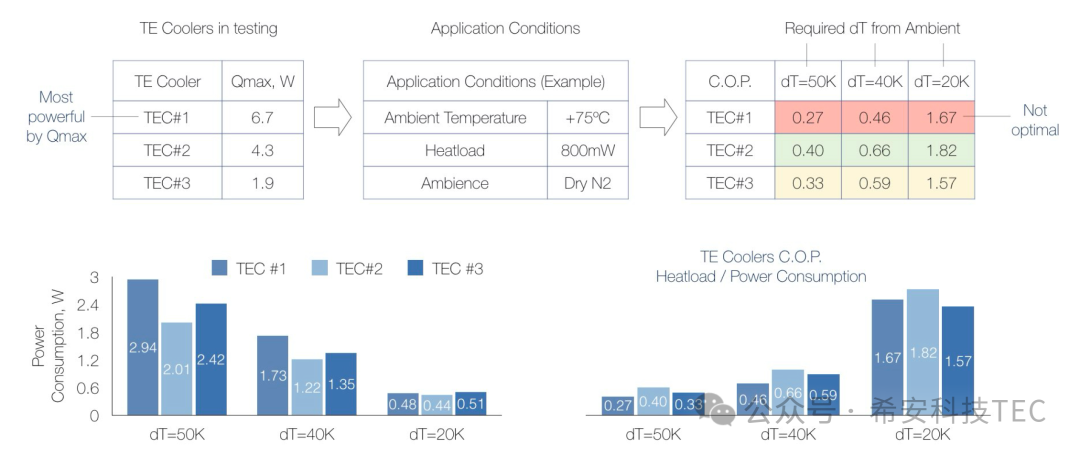

Kaya sing ditampilake ing angka ing ngisor iki, kita wis milih telung klompok TEC, qmax sing beda, nanging lingkungan aplikasi sing padha. Cop of Tec # 1 paling asor, nalika qmax paling gedhe.
Kanggo ngrampungake:
1. TEC kanthi kekuwatan paling dhuwur ora mesthi sing paling cocog; Iku gumantung ing aplikasi tartamtu.
2. Kanggo aplikasi kanthi kabeneran khusus lan prabédan suhu, mesthi bisa entuk solusi sing optimal kanthi ngitung cop.

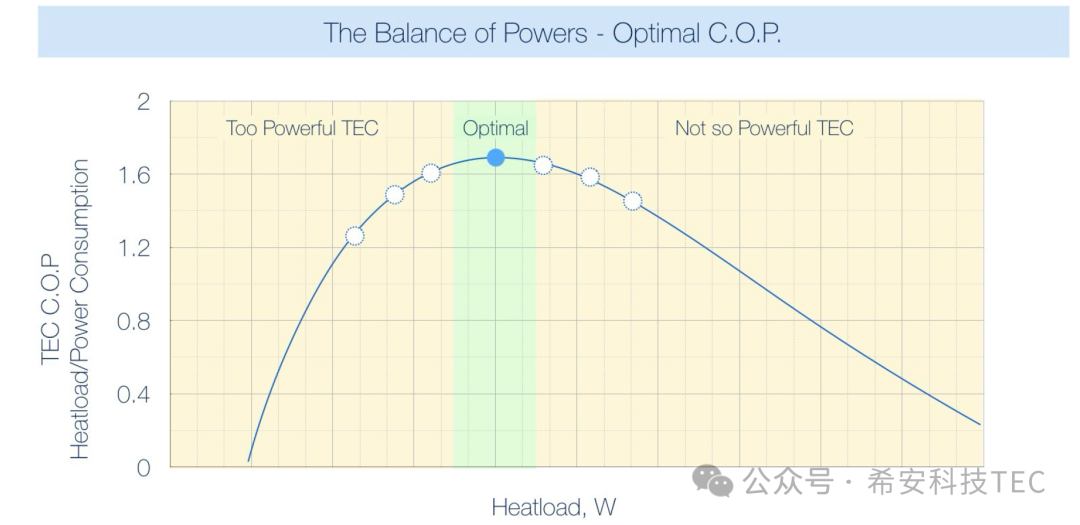

3. Kaya sing ditampilake ing angka ing ngisor iki, saben TC duwe kisaran beban sing optimal (nilai COP paling dhuwur) nalika DT ditemtokake.
