Kanggo luwih ngerti cara kerja TEC, ayo deleng struktur internal. Inti TEC yaiku termokopel semikonduktor (gandum), sing umume dipérang dadi P-jinis lan N-jinis.

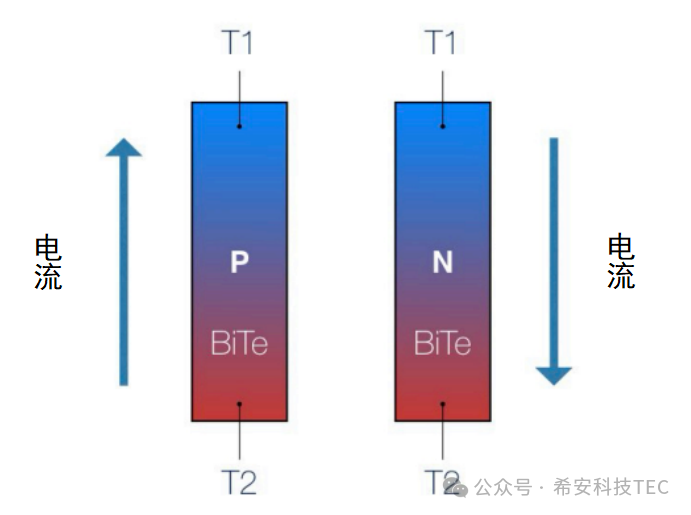

Nalika arus langsung ngliwati termokopel, biji semikonduktor tipe-P lan tipe-N (jinis-P (doped karo unsur trivalen kayata boron, sing duwe bolongan) ngetokake listrik liwat bolongan lan dadi muatan positif; Sepasang N-jinis (doped karo unsur pentavalent kayata fosfor) sing nglakokake listrik kanthi elektron lan muatan negatif.

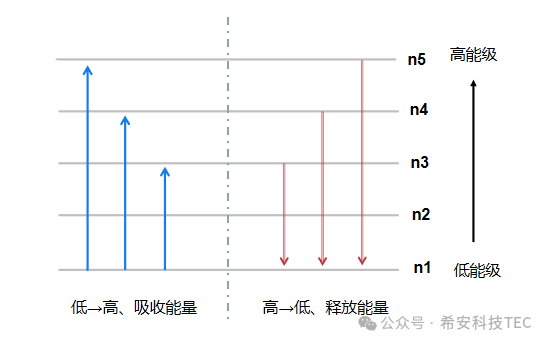

Ing pungkasan kadhemen, operator bakal mlumpat saka tingkat energi sing luwih murah menyang sing luwih dhuwur. Sajrone proses transisi tingkat energi, panas diserap, saengga entuk efek pendinginan. Kangge, nalika operator ing mburi panas recombine, energi dirilis, asil ing kedadean exothermic. Yen saiki langsung liwati ing arah ngelawan, efek cooling bakal rubah menyang dadi panas.
Persimpangan PN, liwat lapisan konduktif, mbentuk termokopel lan minangka komponen struktur inti TEC. Sepasang thermocouple uga bisa entuk fungsi pendinginan utawa pemanasan sawise diuripake.

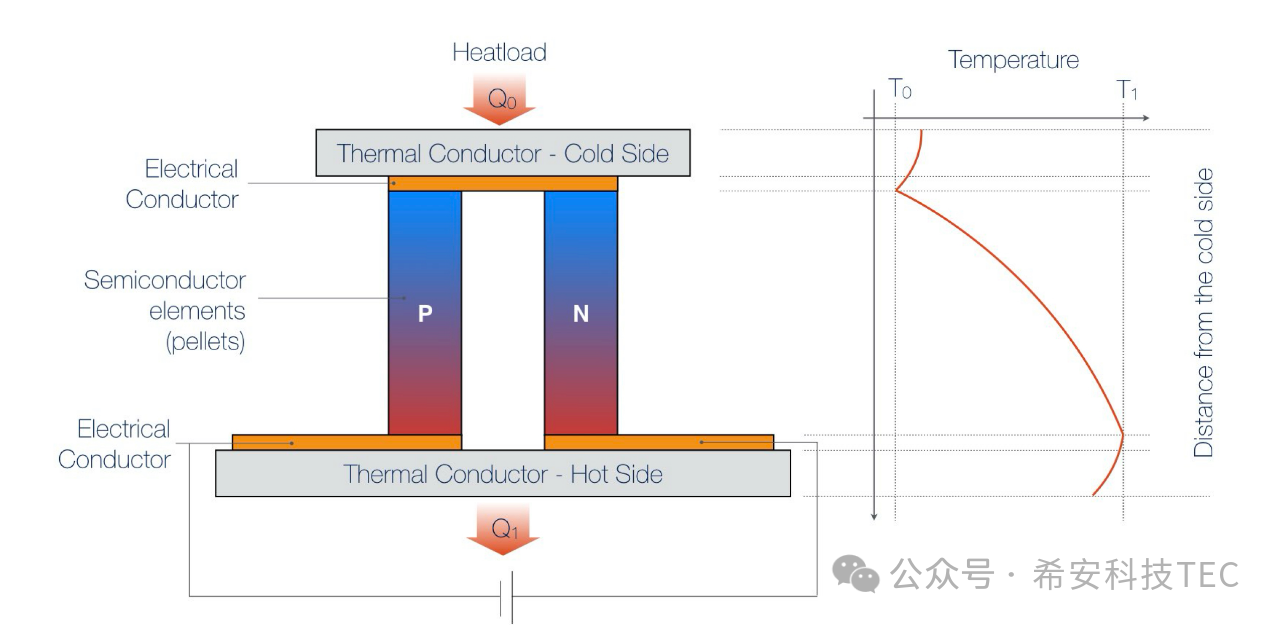

Konduktor termal ditambahake ing ujung termokopel kaya sing ditampilake ing gambar ing ngisor iki: TEC lengkap dibentuk. Nalika TEC wis powered, lumahing ndhuwur bakal nresep panas, kang disebut pungkasan kadhemen, lan panas digunakke Q0. Lumahing ngisor ngeculake panas lan diarani permukaan panas, kanthi panas sing dibebasake yaiku Q1 ； Q1= Q0+Qtec
Bedane suhu antarane permukaan ndhuwur lan ngisor amarga panyerepan panas lan pelepasan panas yaiku ΔT, ΔT = T1-T0
Ing panggunaan saben dina, TEC biasane dumadi saka pirang-pirang pasangan persimpangan PN. Kanggo entuk kapasitas cooling luwih gedhe utawa prabédan suhu.
Sawise maca artikel kasebut, wektune kanggo nggatekake papan tulis maneh:
Q: Apa hubungan antarane panas Qc digunakke ing mburi kadhemen lan panas Qt dirilis ing mburi panas?
A: Qc=Qt-Qtec.
P: Napa ujung kadhemen lan panas nyerep lan ngeculake panas?
A: Ing pungkasan kadhemen, operator bakal mlumpat saka tingkat energi ngisor menyang sing luwih dhuwur. Proses transisi tingkat energi nyerep panas, saéngga entuk efek pendinginan. Kangge, nalika operator ing mburi panas recombine, padha ngeculake energi, asil ing kedadean exothermic.
